Максимальная длина контура теплого пола: что важно знать
Водяной теплый пол давно считается одной из самых комфортных систем отопления. Он равномерно прогревает помещение, создает приятную температуру у поверхности пола и позволяет экономить энергию по сравнению с традиционными радиаторами. Но при проектировании такой системы всегда возникает важный вопрос: какой должна быть максимальная длина контура теплого пола и почему это ограничение вообще существует?
Основные принципы работы водяного теплого пола
Водяной теплый пол работает по простому принципу: по трубам, уложенным в стяжку или в специальные монтажные плиты, циркулирует нагретый теплоноситель. Тепло передается от воды к трубе, затем к полу и постепенно распространяется по всему помещению. В отличие от радиаторов, которые нагревают воздух локально, такая система создает более равномерное распределение температуры.
Главная особенность водяного пола заключается в том, что он работает при относительно низкой температуре теплоносителя. Обычно температура подачи составляет около 35–45 °C, что делает систему более экономичной и безопасной для напольных покрытий. Однако именно из-за низкотемпературного режима особенно важно правильно рассчитать гидравлику: если контур слишком длинный, теплоноситель будет остывать по пути, а циркуляция станет затрудненной.
Что такое контур теплого пола и почему его длина ограничена
Контур теплого пола — это одна непрерывная петля трубы, по которой движется теплоноситель от коллектора и обратно. Каждый контур подключается к распределительному коллектору, где регулируется расход воды, температура и баланс всей системы.
Ограничение по длине связано с тем, что вода, проходя по трубе, теряет часть давления и температуры. Чем длиннее петля, тем выше сопротивление движению потока. Если длина превышает допустимую норму, насос может не справиться с прокачкой, а дальние участки пола будут прогреваться хуже, чем ближние. В результате поверхность нагревается неравномерно, система работает с перегрузкой, а расход энергии растет.
На практике слишком длинный контур приводит к нескольким проблемам:
— снижению температуры на конце петли;
— падению напора и ухудшению циркуляции;
— невозможности точной балансировки;
— увеличению нагрузки на насос и котельное оборудование.
Факторы, влияющие на максимальную длину контура
Максимальная длина контура зависит не только от диаметра трубы, но и от множества других условий. В первую очередь учитываются:
Диаметр трубы
Чем меньше внутренний диаметр, тем выше гидравлическое сопротивление. Например, для трубы 16 мм допустимая длина обычно меньше, чем для трубы 20 мм.
Шаг укладки
Если трубы уложены с меньшим шагом, контур становится длиннее при той же площади помещения. Это улучшает равномерность прогрева, но увеличивает сопротивление.
Тепловая нагрузка помещения
Чем больше теплопотери, тем интенсивнее должен работать контур. Это влияет на расход теплоносителя и требования к длине петли.
Материал трубы
Разные материалы имеют различную шероховатость внутренней поверхности и, соответственно, разное сопротивление потоку.
Мощность циркуляционного насоса
Если насос слабый, даже допустимая длина контура может оказаться слишком большой для конкретной системы.

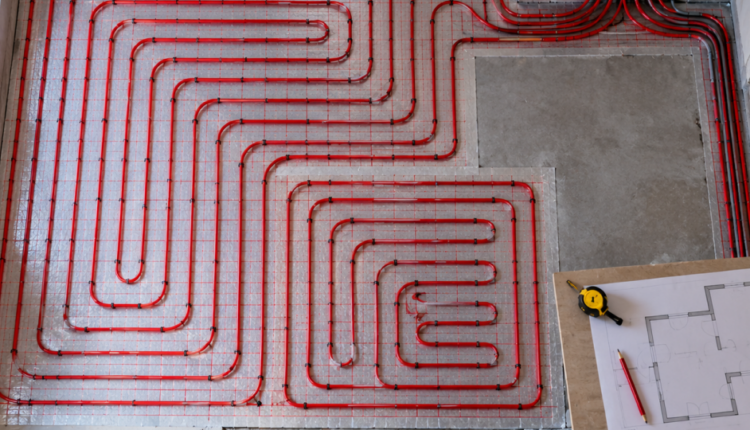

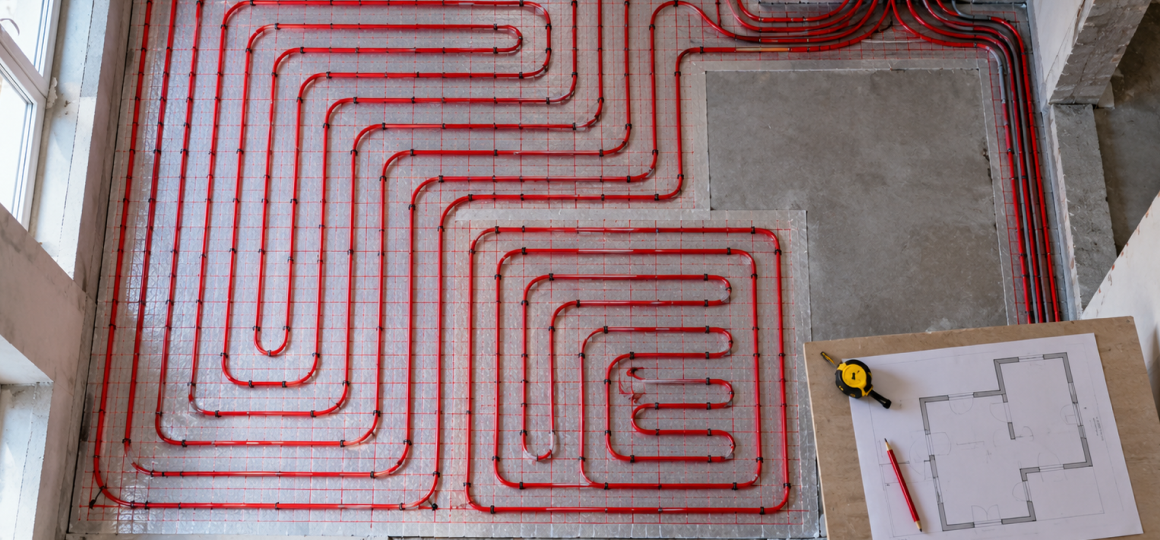

Схема укладки
Спираль, змейка или комбинированная схема по-разному влияют на распределение температуры и гидравлические потери.
Как рассчитать максимальную длину контура
Точный расчет лучше выполнять на стадии проектирования. В упрощенном виде учитываются площадь помещения, шаг укладки, диаметр трубы и допустимый перепад давления.
Обычно для трубы 16 мм рекомендуемая длина одного контура составляет примерно 60–90 м, а предельные значения могут доходить до 100 м и более, если позволяет насос и гидравлика системы. Для трубы 20 мм длина может быть больше — до 120–150 м, но конкретные цифры зависят от проекта.
При расчете важно соблюдать не только общую длину, но и равномерность контуров. Если в одном помещении несколько петель, их стараются делать примерно одинаковыми по длине, чтобы упростить балансировку.
Для предварительной оценки можно использовать формулу:
**Длина контура = площадь помещения / шаг укладки × коэффициент запаса**
Коэффициент запаса учитывает подводы к коллектору, повороты и технологические участки трубы. Обычно добавляют 10–20%.
Например, если площадь помещения 20 м², шаг укладки 0,15 м, то базовая длина составит около 133 м. С учетом запаса получится еще больше, поэтому такую площадь чаще делят на два контура, а не используют один длинный. Также читайте: подробный разбор длины контура для 16 трубы.
Вывод
Максимальная длина контура теплого пола — это не формальность, а важнейший параметр, от которого зависит эффективность всей системы. Слишком длинная петля ухудшает циркуляцию, снижает температуру нагрева и усложняет регулировку. Поэтому при проектировании всегда учитывают диаметр трубы, шаг укладки, характеристики насоса и теплопотери помещения. Правильный расчет позволяет получить надежный, экономичный и равномерно работающий водяной теплый пол, который будет служить долго и без проблем.
